弯月柱面透镜-陕西赛嘉电子科技有限公司

产品规格表

产品特性

应用领域

曲线图片

正弯月透镜列表

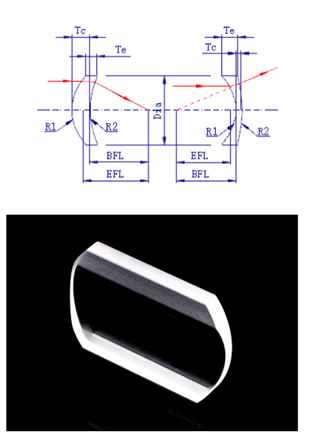

产品型号	有效焦距EFL(mm)	外圆直径Dia(mm)	曲率半径R(mm)		后焦距BFL(mm)	中心厚度Tc(mm)	边缘厚度Te(mm)
产品型号	有效焦距EFL(mm)	外圆直径Dia(mm)	R1(mm)	R2(mm)	后焦距BFL(mm)	中心厚度Tc(mm)	边缘厚度Te(mm)
SJZAT25100	100	25.4	32.14	82.2	96.19	3.6	2
SJZAT25125	125	25.4	40.6	106.86	121.55	3.3	2
SJZAT25150	150	25.4	49.1	131.81	146.78	3.1	2
SJZAT25200	200	25.4	66.2	182.57	197.12	2.8	2
SJZAT25250	250	25.4	83.4	234.19	247.35	2.6	2
SJZAT25300	300	25.4	100.9	288.3	297.47	2.5	2
SJZAT25400	400	25.4	136.5	402.03	397.61	2.4	2
SJZAT25500	500	25.4	172.9	523.7	497.74	2.3	2
SJZAT251000	1000	25.4	371.6	1331.26	997.99	2.2	2
SJZAT50100	100	50.8	30.34	65.8	89.13	9.7	1.1
SJZAT50125	125	50.8	39.2	93.08	116.11	8.2	2.4
SJZAT50150	150	50.8	47.9	119.51	142.23	7.3	2.7
SJZAT50200	200	50.8	65.2	171.87	193.53	6.2	2.9
SJZAT50250	250	50.8	82.54	224.69	244.34	5.5	3
SJZAT50300	300	50.8	100.1	279.28	294.8	5.1	3
SJZAT50400	400	50.8	135.8	393.38	394.99	5	3.4
SJZAT50500	500	50.8	172.3	515.42	495.07	5	3.7
SJZAT501000	1000	50.8	371.5	1326.56	995.42	5	4.4
负弯月透镜列表
产品型号	有效焦距EFL(mm)	外圆直径Dia(mm)	曲率半径R(mm)		后焦距BFL(mm)	中心厚度Tc(mm)	边缘厚度Te(mm)
产品型号	有效焦距EFL(mm)	外圆直径Dia(mm)	R1(mm)	R2(mm)	后焦距BFL(mm)	中心厚度Tc(mm)	边缘厚度Te(mm)
SJFAT25100	-100	25.4	33.65	100	-103.03	3	4.7
SJFAT25125	-125	25.4	38.77	100	-128.29	3	4.3
SJFAT25150	-150	25.4	43.14	100	-153.55	3	4.1
SJFAT25200	-200	25.4	50.23	100	-204.58	3	3.8
SJFAT25250	-250	25.4	55.71	100	-254.58	3	3.7
SJFAT25300	-300	25.4	95.11	250	-303.22	3	3.5
SJFAT25400	-400	25.4	112.49	250	-403.63	3	3.4
SJFAT25500	-500	25.4	126.34	250	-504.04	3	3.3
SJFAT251000	-1000	25.4	253.2	500	-1004.03	3	3.2
SJFAT50100	-100	50.8	40.61	200	-104.19	5	12.3
SJFAT50125	-125	50.8	48.29	200	-129.4	5	10.6
SJFAT50150	-150	50.8	55.21	200	-155.08	5.5	9.6
SJFAT50200	-200	50.8	67.42	200	-205.04	5	8.4
SJFAT50250	-250	50.8	77.67	200	-255.47	5	7.7
SJFAT50300	-300	50.8	101.41	300	-305.03	5	7.2
SJFAT50400	-400	50.8	121.46	300	-405.6	5	6.6
SJFAT50500	-500	50.8	137.79	300	-506.17	5	6.3
SJFAT501000	-1000	50.8	252.85	500	-1006.72	5	5.6

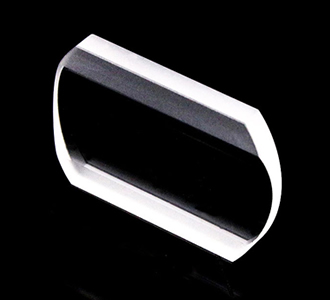

弯月柱面透镜

设计波长：632.8nm
外形公差：±0.1mm
焦距公差：±1%
镀膜：T@400nm-700nm＞99%
通光孔径：100%（不倒边）
偏心：＜3arc min
有效孔径：＞90%
面型：λ/4@632.8nm
光洁度：60-40
