双胶合透镜-陕西赛嘉电子科技有限公司

产品规格表

产品特性

应用领域

曲线图片

双胶合透镜列表
产品型号	有效焦距EFL(mm)	外圆直径Dia（mm)	曲率半径(mm)			后焦距BFL(mm)	中心厚度(mm)		材料
产品型号	有效焦距EFL(mm)	外圆直径Dia（mm)	R1	R2=R3	R4	后焦距BFL(mm)	Tc1	Tc2	Lens 1	Lens 2
SJZJH0510	10.089	5	5.702	-4	-16.459	8.238	2.40	0.95	H-K9L	H-F4
SJZJH0610	10.01	6	6.546	-4.055	-23.23	7.555	3.60	0.80	SK9	SF15
SJZJH0614	14.954	6	8.831	-6.546	-19.77	13.065	2.71	1.00	BK7	SF5
SJZJH0615	15.607	6	9.29	-6.516	-21.04	13.701	2.00	2.10	H-K9L	H-ZF1
SJZJH0620	20.003	6	12.359	-8.511	-24.38	18.273	2.60	1.00	BK7	SF5
SJZJH0624	24.962	6	15.704	-10.666	-29.99	23.433	2.30	1.00	BK7	SF5
SJZJH0627	27.328	6	13.81	-11.508	-59.448	25.052	2.00	2.10	H-K9L	H-ZF1
SJZJH0629	29.976	6	18.88	-12.942	-36.48	28.666	1.90	1.00	BK7	SF5
SJZJH0824	24.933	8	15.596	-10.881	-30.48	23.061	2.90	1.00	BK7	SF5
SJZJH0829	29.997	8	18.88	-12.882	-36.22	28.251	2.70	1.00	BK7	SF5
SJZJH0927	27.39	9	44.64	-7.554	-15.24	26.986	3.00	2.60	H-K9L	H-ZF1
SJZJH1020	20.047	10	12.32	-9.02	-25.23	17.625	3.80	1.00	BK7	SF5
SJZJH1225	25.028	12	15.346	-11.35	-31.92	22.284	4.20	1.30	BK7	SF5
SJZJH1225A	25.001	12.7	15.596	-11.402	-31.05	22.252	4.30	1.30	BK7	SF5
SJZJH1229	29.952	12.7	18.535	-13.49	-37.84	27.352	4.00	1.30	BK7	SF5
SJZJH1239	39.957	12.7	25.23	-17.539	-48.75	37.751	3.40	1.30	BK7	SF5
SJZJH1250	50.519	12.7	31.26	-21.293	-62.37	48.441	3.10	1.30	BK7	SF5
SJZJH1259	59.979	12.7	37.33	-26.42	-75.86	58.069	2.80	1.30	BK7	SF5
SJZJH1274	74.942	12.7	46.77	-32.96	-94.62	73.149	2.60	1.30	BK7	SF5
SJZJH1340	40.464	13	25.41	-18.072	-50.47	38.458	3.00	1.30	BK7	SF5
SJZJH1443	43.978	14	27.54	-19.543	-54.95	41.804	3.30	1.30	BK7	SF5
SJZJH1640	40.584	16	26.9	-13	-85.11	36.575	6.00	1.50	H-ZK3	H-ZF1
SJZJH1652	52.291	16	35.995	-18.03	-43.95	50.16	4.00	1.50	H-K51	H-ZF5
SJZJH1773	73.066	17	47.208	-31.008	-256.11	70.178	3.50	1.70	SK9	SF5
SJZJH1840	40.023	18	24.27	-18.356	-53.09	36.509	5.40	1.50	BK7	SF5
SJZJH1849	49.965	18	31.69	-22	-60.57	46.959	4.80	1.50	BK7	SF5
SJZJH1858	58.423	18	42.45	-26.29	-231.45	55.244	4.00	2.00	H-LAK5	H-ZF4
SJZJH1859	59.896	18	37.84	-26.49	-73.79	57.257	4.10	1.50	BK7	SF5
SJZJH1880	80.199	18	49.55	-36.81	-165.58	77.595	3.40	1.50	BAK1	SF8
SJZJH18198	198.849	18	120.38	-31.955	-120.38	197.279	3.00	2.00	H-K9L	H-ZF2
SJZJH1890	90.074	18.9	45.92	-41.647	-185.839	86.845	3.65	1.93	H-K9L	H-ZF2
SJZJH2534	34.05	25	20.785	-20.854	∞	26.226	10.00	2.00	H-LAK12	H-ZF7L
SJZJH25100	100.056	25.4	62.741	-45.77	-128.192	97.148	4.00	2.50	H-K9L	H-ZF2
SJZJH25101	101.232	25.4	57.759	-25.85	-237.014	95.996	6.50	1.80	N-BAF10	N-SF6HT
SJZJH41120	120.259	41.4	76.24	-59.55	-168.54	114.405	9.00	3.00	H-K9L	H-ZF1
SJZJH41149	149.953	41.5	85.93	-46.62	-185	143.556	9.50	2.50	H-K9L	H-ZF1
SJZJH41150	150.058	41.9	85.85	-46.62	-185	141.561	13.00	2.50	H-K9L	H-ZF1
SJZJH50107	107.759	50.8	182.272	-35.668	-83.789	103.715	17.00	3.50	N-BAF10	N-SF6HT
SJZJH57250	250.125	57	153.26	-110.92	-326.24	241.702	13.00	4.00	H-K9L	H-ZF2
产品型号	有效焦距EFL(mm)	外圆直径Dia（mm)	通光孔径CA(mm）			冕牌玻璃Crown Glass		火石玻璃Flint Glass		样式Type
SJZJH82500KD	500.00	82.00	80.00			H-K9L		ZF2		Cemented胶合
SJZJH821000KD	1000.00	82.00	80.00			H-K9L		F2		Cemented胶合
SJZJH83500KD	500.00	83.00	80.00			H-K9L		F2		Air-Spaced双分离
SJZJH104600KD	600.00	104.00	100.00			H-K9L		ZF2		Air-Spaced双分离
SJZJH1041000KD	1000.00	104.00	100.00			H-K9L		F4		Air-Spaced双分离
SJZJH1041200KD	1200.00	104.00	100.00			H-K9L		F2		Air-Spaced双分离
SJZJH131700KD	700.00	131.00	126.00			H-K9L		F4		Air-Spaced双分离
SJZJH1311000KD	1000.00	131.00	126.00			H-K9L		F2		Air-Spaced双分离
SJZJH154750KD	750.00	154.00	150.00			H-K9L		F4		Air-Spaced双分离
SJZJH1541200KD	1200.00	154.00	150.00			H-K9L		F2		Air-Spaced双分离
SJZJH1541500KD	1500.00	154.00	150.00			H-K9L		F2		Air-Spaced双分离
SJZJH1541800KD	1800.00	154.00	150.00			H-K9L		ZF2		Air-Spaced双分离
SJZJH1542250KD	2250.00	154.00	150.00			H-K9L		F4		Air-Spaced双分离
SJZJH2101200KD	1200.00	210.00	204.00			H-K9L		ZF1		Air-Spaced双分离
SJZJH2101800KD	1800.00	210.00	204.00			H-K9L		F3		Air-Spaced双分离
SJZJH2102400KD	2400.00	210.00	204.00			H-K9L		F2		Air-Spaced双分离
SJZJH2103000KD	3000.00	210.00	204.00			H-K9L		F2		Air-Spaced双分离
SJZJH2222700KD	2700.00	222.00	216.00			H-K9L		F2		Air-Spaced双分离
SJZJH2263300KD	3300.00	226.00	220.00			H-K9L		F2		Air-Spaced双分离
SJZJH2341800KD	1800.00	234.00	228.00			H-K9L		F3		Air-Spaced双分离
SJZJH2541375KD	1375.00	254.00	250.00			H-K9L		ZF1		Air-Spaced双分离
SJZJH2541800KD	1800.00	254.00	250.00			H-K9L		F2		Air-Spaced双分离
SJZJH3103000KD	3000.00	310.00	300.00			H-K9L		F2		Air-Spaced双分离

双胶合透镜

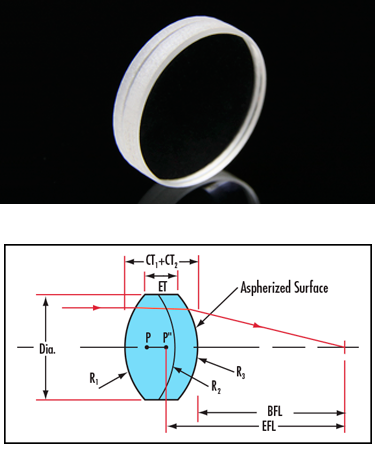

消色差双胶合透镜是由低折射率（冕牌玻璃）的正透镜和高折射率（火石玻璃）的负透镜粘接组合而成。经过计算机优化设计，使球差、彗差和色差等近轴像差都得到了很好的校正，当用来聚焦准直时，凸透镜或小曲率半径的面通常朝向准直光。当用来成像时，凸透镜必须朝向物距或像距较长的一边。设计时，在蓝色（486.1nm），绿色（546.1nm）和红色（656.3nm）三个波长，对分散的不同值和透镜形状进行了优化，实现了最小色差。因此，此类透镜可在整个可见光区域使用。

胶合透镜用于最大限度地减少色差或消除色差，其消色差设计也有助于最大限度地减少球差，和单个透镜相比，消色差双胶合透镜的球差要小得多。使用于无限共轭状态时，其球差最小。消色差透镜适用于荧光显微镜、图像中继、检测或光谱等各种应用。消色差透镜的制造过程将两个或两个以上元件胶合在一起。与单片透镜相比，消色差透镜能够形成更小的光点。

材质：H-K9L
设计波长：635nm、520nm、786nm 530nm、800nm、655nm
焦距公差：±1%
外形公差：+0.00/-0.10mm
厚度公差：±0.2mm
面型精度：优化后PV＜0.2μm
光洁度：60-40
偏　　心：＜1
镀　　膜：多种增透膜 A：400-700nm B：450-650nm C：515-550nm C：610-660nm D：700-1100nm
