准直透镜

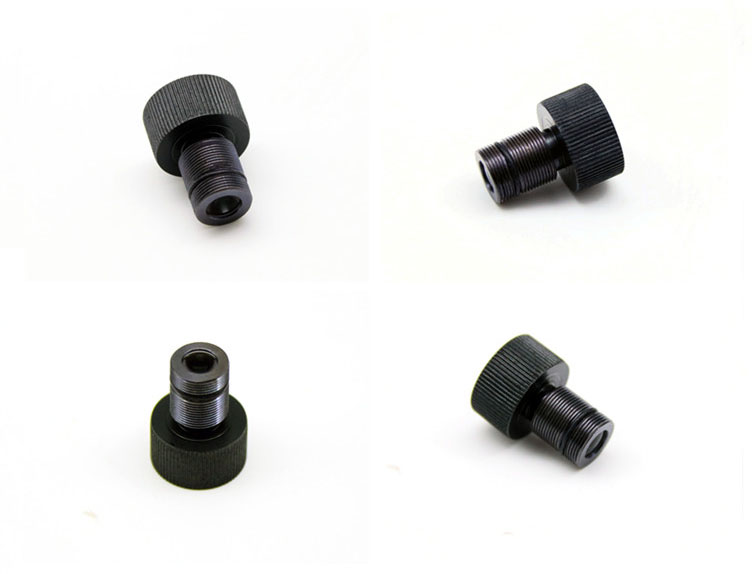

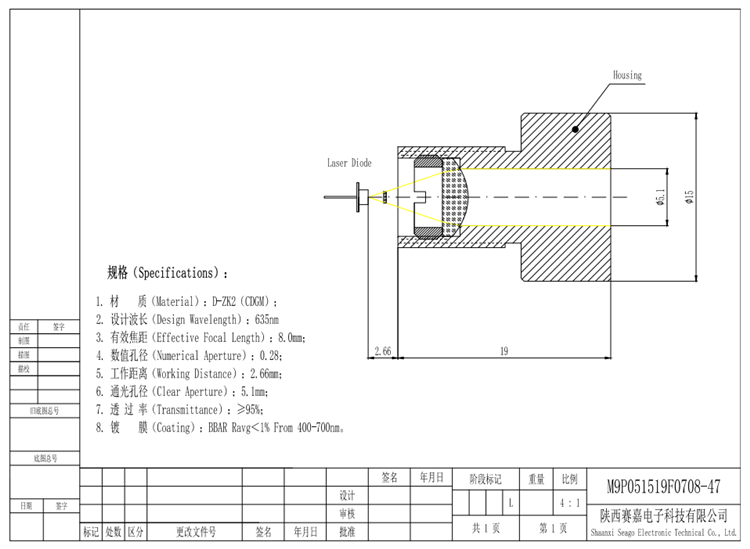

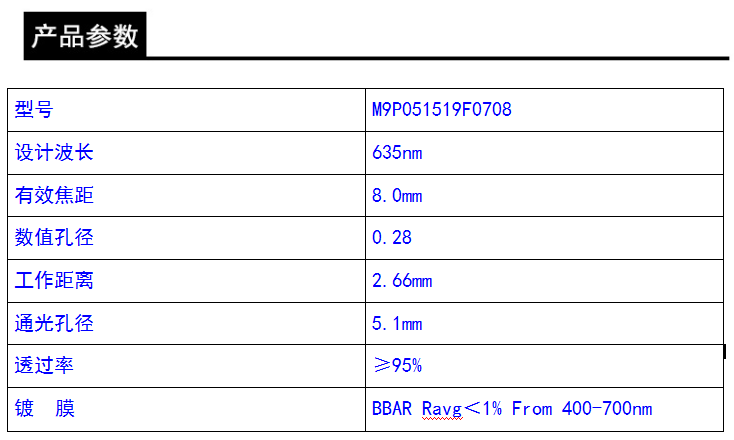

准直透镜型号M9P051519F0708激光准直透镜










外壳材质:铜、铝(发黑处理)

undefined



镜片材质:D-LAK6、L-BAL35、H-K9L、D-ZK3
      LBAL42



尺寸M6、M7、M8、M9、M10
   (可根据要求定制)



类 型单片式、两片式、三片式、单胶圈、
    双胶圈

波长:450nm、520nm、530nm、633nm、
    635nm、650nm、655nm、780nm、
    850nm、400-700nm

镀膜:400-700nm、630-680nm、400-700nm、700-1100nm、420-680nm、786nm、510nm-550nm、420-660nm、405-450nm







外壳材质:铜、铝(发黑处理)

148122bfe3940ee5319cfac4fc1f46





镜片材质:D-LAK6、L-BAL35、H-K9L、D-ZK3
      LBAL42



尺寸M6、M7、M8、M9、M10
   (可根据要求定制)



类型单片式、两片式、三片式、单胶圈、
    双胶圈

波长:450nm、520nm、530nm、633nm、
    635nm、650nm、655nm、780nm、
    850nm、400-700nm

镀膜:400-700nm、630-680nm、
400-700nm、700-1100nm、420-680nm、786nm、
510nm-550nm、420-660nm、405-450nm









undefined









球面准直透镜



  透镜型式取决于像差要求。要求低的,可采用简单的单片透镜,如平凸或双凸透镜,并允许较大的相对孔径。要求高的,采用双胶合透镜,相对孔径也适当缩小。在光栅系统中,特别是光栅较粗,间隙较小时,像差对形成莫尔条纹的影响不大,因此可采用单片的平凸透镜,并使平面朝向灯丝,以减小球差。在大间隙情况下,减小像差特别是色差,可提高条纹对比度,这时宜采用双片平凸透镜,并使第一个平面都朝向灯丝,或者使用消像差的双胶合透镜。必须指出,与灯丝发散角相比,透镜的像差是次要的。

  透镜焦距与允许的最大相对孔径有关。对于单片平凸透镜,相对孔径不宜大于0.8,单片双凸透镜不宜大于0.5,双片平凸透镜不宜大于1。如在大间隙情况下使用时,上述数值还应适当缩小。通常在允许的范围内,大多数采用较短的焦距,这样做不但使读数头的尺寸更紧凑,而且可以较大地提高硅光电池上的照度,从而降低照明灯功率的发热量,使系统更加稳定。但选用短焦距,将增大透镜像差和灯丝发散角,并使通光范围内的照度更不均匀,这是不利的方面。





外壳材质:铜、铝(发黑处理)

undefined



镜片材质:D-LAK6、L-BAL35、H-K9L、D-ZK3
      LBAL42



尺寸M6、M7、M8、M9、M10
   (可根据要求定制)



类 型单片式、两片式、三片式、单胶圈、
    双胶圈

波长:450nm、520nm、530nm、633nm、
    635nm、650nm、655nm、780nm、
    850nm、400-700nm

镀膜:400-700nm、630-680nm、400-700nm、700-1100nm、420-680nm、786nm、510nm-550nm、420-660nm、405-450nm







外壳材质:铜、铝(发黑处理)

148122bfe3940ee5319cfac4fc1f46





镜片材质:D-LAK6、L-BAL35、H-K9L、D-ZK3
      LBAL42



尺寸M6、M7、M8、M9、M10
   (可根据要求定制)



类型单片式、两片式、三片式、单胶圈、
    双胶圈

波长:450nm、520nm、530nm、633nm、
    635nm、650nm、655nm、780nm、
    850nm、400-700nm

镀膜:400-700nm、630-680nm、
400-700nm、700-1100nm、420-680nm、786nm、
510nm-550nm、420-660nm、405-450nm
