鲍威尔棱镜
光学玻璃鲍威尔棱镜

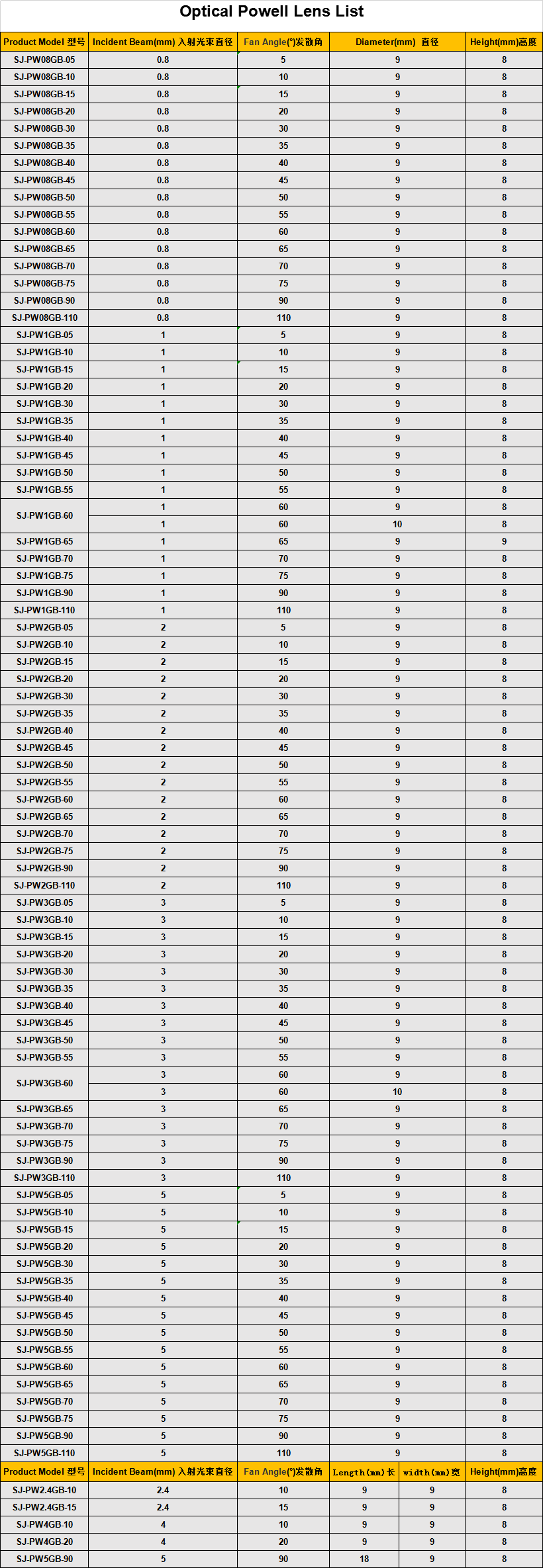

       鲍威尔棱镜也称为激光线性发生器透镜是一种光学划线棱镜,经优化可用于直径为0.8mm的激光光束输入,它使激光束通过后可以最优化地划成光密度均匀、稳定性好、直线性好的一条直线。不同于产生中心热点和褪色边缘高斯光束特性的柱面透镜能消除高斯光束的中心热点和褪色边缘分布,成能量均匀分布的直线全扇角从1°到120°,标准规格有5°、10°、20°、30°、40°、45°、50°、60°、70°、80°、90°、110°、120°。


       高斯激光束通过普通的柱面透镜时,会产生不均匀分布的直线,而鲍威尔棱镜的顶部是复杂的二维非球面曲面,激光通过时会产生大量球面像差,重新分配光路,减少中心区域的光,增加边缘的光,形成一条均匀的直线,适用于各种生物医学、汽车装配、食品加工等机器视觉应用。

       用于定位,激光划线机、加工划线定位、标示建筑物目标、激光扫描系统、测量设备。 用于各种机器视觉应用;从生物医疗到汽车组装到巧克力芯片饼干生产;手机各种在线检测,飞机军事应用,轮船厂。



材       质:H-K9L、JGS1、SF6

波       长:658nm
均  匀 度:<30%线偏差
    基于标准最大值的80%


外形公差:+0.00/-0.10mm

面       型:1.5λ@632.8nm

光  洁 度:60-40

有效孔径:>85%

角度公差:±2°

倒       角:0.2-0.3mmx45°
